Отличительные особенности
Встраиваемые компьютеры АВАДС АВК для интерактивного отображения технологической информации, управления исполнительными устройствами, режимами сбора и архивирования технологических параметров.
Высокая производительность

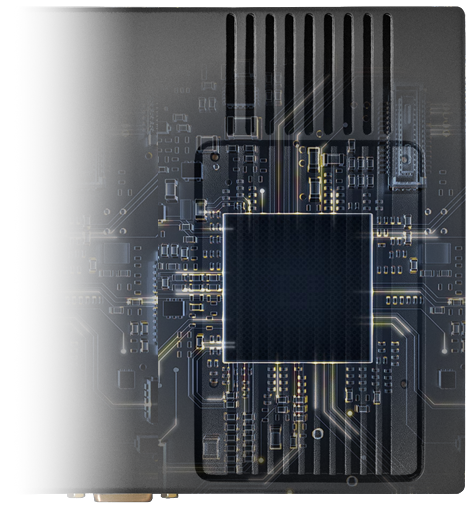

6-ядерный процессор, 4ГБ оперативной памяти, 32 ГБ флеш памяти, быстрый графический адаптер до 4K@60Hz, сенсорный multi-touch экран, обилие интерфейсов, а так же открытость для различного прикладного ПО делают АВАДС АВК мощным инструментом для решения широкого класса задач.
6 ядер
2 Cortex A72
4 Cortex A53
4 Cortex A53
2 ггц Cortex A72
1.5 ггц Cortex A53
🇷🇺 Отечественная разработка
Разработку вела российская компания, имеющая ИТ-статус. В России разработаны и производятся не только сами компьютеры АВАДС АВК, но также программное обеспечение, которым они комплектуются: операционная система Astra Linux*, SCADA-система MasterSCADA 4D, СУБД временных рядов (TSDB) АВАДС Сервер архивирования.
* получен сертификат READY FOR ASTRA, коммерческая версия вышла в июне 2025
Наличие Linux
Широкий выбор прикладного ПО и возможность использования собственных разработок
Встраиваемые компьютеры АВАДС АВК оснащены надёжной и удобной операционной системой Linux. Она обеспечивает стабильную работу и безопасность данных, а также позволяет эффективно использовать ресурсы компрьютера.
Ведение архивов
Встраиваемые компьютеры АВАДС АВК оснащены EMMC-диском на 32 ГБ — этого достаточно, чтобы вести полноценное архивирование для небольших задач. Кроме того в компьютеры могут опционально устанавливаться SSD диски объёмом до 2 ТБ. В дополнение Встраиваемые компьютеры могут комплектоваться СУБД временных рядов (TSDB) АВАДС Сервер архивирования, обеспечивающего высокоскоростное и очень компактное архивирование технологических данных.
Широкие коммуникационные возможности
Большое число поддерживаемых интерфейсов и протоколов
Встраиваемые компьютеры АВАДС АВК имеют широкий набор интерфейсов для подключения периферии, контроллеров и другого оборудования: Ethernet 1 Gb, Wi-Fi (2,4 и 5 ГГц), Bluetooth 5.0, два USB 3.0 host, два RS-485, RS-232.
Поддерживаются следующие протоколы:
OPC UA, MODBUS RTU/TCP, Profinet, BACnet, FINS, SLMP, SNMP, МЭК 61850, МЭК 60870–5-104, Меркурий 230/234/236, Энергомера СЕ301/303/304, ЦЭ6850, СЕТ-4ТМ, ПСЧ-4ТМ, ВКТ-5/7/9, Пульсар, ТСР-034(033)/024М/026М/042/043/032, ЭСКО-Т1, ЭСКО-Т2, ТЭМ-104/106, ТЭСМА-1, МКТС
Предустановленная MasterSCADA 4D
Встраиваемые компьютеры АВАДС АВК могут комплектоваться одним из двух типов исполнительной системы MasterSCADA 4D — МК5 или М2К5. Их основные характеристики приведены в таблице:
| Тип лицензии | МК5 | М2К5 |
|---|---|---|
| Количество точек в лицензии | 500 | 2500 |
| Функция хранения архивов | ✓ | ✓ |
| Использование для архива внешних БД | – | ✓ |
| Драйверы протоколов | ||
| Межузловой обмен MasterSCADA 4D | ✓ | ✓ |
| Modbus RTU/TCP (master/slave) | ✓ | ✓ |
| OPC UA (client/server) | ✓ | ✓ |
| Mitsubishi SLMP | – | ✓ |
| SNMP | – | ✓ |
| BACnet | – | ✓ |
| Profinet | – | ✓ |
| МЭК 61850 | – | ✓ |
| МЭК 60870-5-104 | – | ✓ |
| OMRON FINS и FINS Serial | – | ✓ |
| Счётчики электроэнергии | МК5 | М2К5 |
|---|---|---|
| Меркурий 230, 234, 236 (Инкотекс) | – | до 3 |
| Энергомера СЕ301, СЕ303, СЕ304, ЦЭ6850 НHПО им. М.В. Фрунзе СЭТ-4ТМ, ПСЧ-4ТМ | – | до 3 |
| Счётчики тепла и энергии | ||
| Тепловом ВКТ-5, ВКТ-7, ВКТ-9 ВЗЛЁТ ТСР-024М, ТСР-042 ЭСКО-Т-1, ЭСКО-Т-2 (Энергосервисная компания 33) ТЭМ-104, ТЭМ-105, ТЭСМА-1 МКТС (Интелприбор) Пульсар (Тепловодохран) | – | до 3 |
Кроме того, в исполнительной системе М2К5 поддерживается архивирование данных в АВАДС Сервер архивирования, а также использование SSD диска объёмом 500 Гб, 1 или 2 Тб.

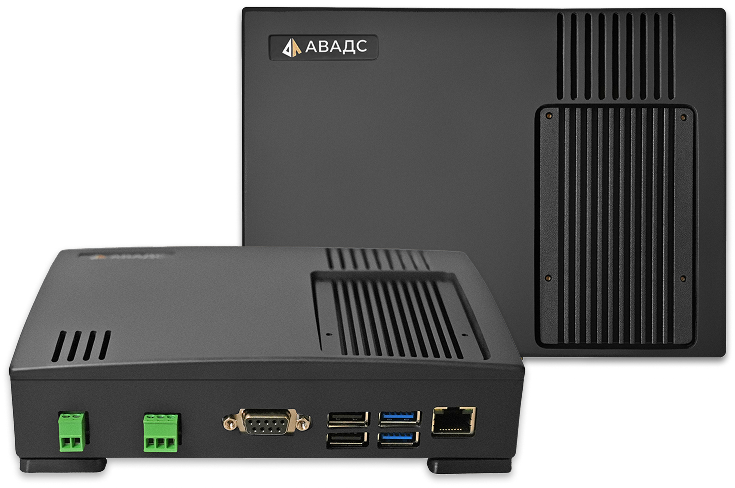

Модификации АВК
Встраиваемые компьютеры АВАДС АВК для управления технологическими процессами в составе систем автоматизации, диспетчеризации и учёта, построенных на базе широкого спектра аппаратного и программного обеспечения.
АВК-SCADA-SSD-T
SCADA
Наличие предустановленной MasterSCADA 4D
МК5:500 точек
М2К5:2500 точек
SSD
Наличие SDD Диска
T5:500 Гб
1T:1000 Гб
2T:2000 Гб
OS
Операционная система
___Ubuntu
АО Astra Linux Орёл
АВ Astra Linux Воронеж
АС Astra Linux Смоленск
T
Температурный диапазон
P:от -20 до 60℃
Примеры
АВК-MK5: встраиваемый компьютер АВК с предустановленной MasterSCADA 4D на 500 точек.
АВК-7-T5: встраиваемый компьютер АВК с установленным SSD на 500 Гб.
